Products

ソフトウェア

SIGMASOFT®(シグマソフト)

SIGMASOFTは、ゴム・エラストマー、LSR、熱可塑性樹脂、熱硬化性樹脂のバーチャル成形シミュレーションソフトウェアです。
金型の熱流動解析を含む最先端の成形支援ツールとして、トライアンドエラー及びコスト低減、開発リードタイム短縮、金型及び製品の品質向上に幅広く活用されています。近年は、省エネ及びECO化を図るための効果的な手段としても活躍しています。

SIGMASOFT ゴム・エラストマー

SIGMASOFT ゴム・エラストマー

SIGMASOFT ゴム・エラストマーは、ゴム及びエラストマーの射出成形・圧縮成形・トランスファー成形工程における流動-加硫-脱型後までのプロセスを高精度にシミュレーションすることが可能です。金型全体の熱挙動とゴム流動及び加硫挙動の複合的な解析を実現します。

  • 射出成形、圧縮成形、トランスファー成形
  • 充填、保圧、加硫挙動解析
  • 流動バランス、インサート、コールドランナー、エアトラップ、ジェッティング、せん断勾配を予測等
  • 金型内の加熱・冷却チャンネル最適化
  • 充填中の金型コアとインサートの変形を予測
  • 金型外の部品温度及び熱的プロセスを計算
  • マルチサイクル金型温度分布解析
  • 金型内外の収縮/膨張及び応力解析

射出成形 金型及びゴム温度分布

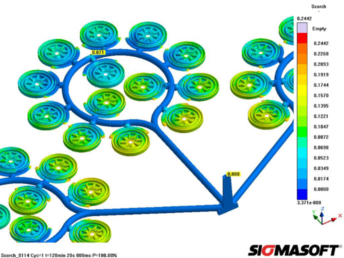

充填中スコーチ分布

キャビティ内充填圧力分布

圧縮成形 充填プロセス

金型及びゴム温度分布

ゴム加硫度分布

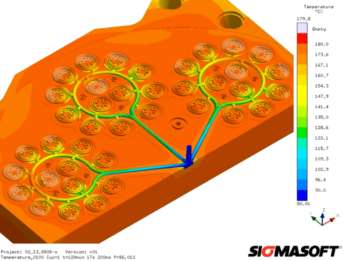

金型内 ゴム射出成形温度分布1

金型内 ゴム射出成形温度分布2

ゴム圧縮成形プロセス

SIGMASOFT LSR

SIGMASOFT LSR

SIGMASOFT LSRは、LSR(液状シリコーン)の射出成形工程における充填-保圧-加硫-脱型後までのプロセスを高精度にシミュレーションすることが可能です。金型全体の熱挙動とLSRの低粘度流動及び加硫挙動の複合的な解析を実現します。

  • 充填、保圧、加硫挙動解析
  • 流動バランス、インサート、コールドランナー、エアトラップ、ジェッティング、せん断勾配を予測等
  • 金型内の加熱・冷却チャンネル最適化
  • 充填中の金型コアとインサートの変形を予測
  • 金型外の部品温度及び熱的プロセスを計算
  • マルチサイクル金型温度分布解析
  • 金型内外の収縮及び応力解析

LSR金型熱解析 固定型及び可動型

充填解析 エアトラップ

充填及び加硫解析 温度 x 加硫度

充填中 金型及びLSR温度分布

充填中 キャビティ部トレーサーパーティクル

加硫中 加硫度分布

SIGMASOFT 熱可塑性樹脂

SIGMASOFT 熱可塑樹脂

SIGMASOFTの熱可塑性樹脂モジュールは、射出成形工程における充填-保圧-冷却解析及び脱型後の収縮、反り等を高精度にシミュレーションすることが可能です。製品の流動挙動だけでなく金型全体の熱挙動を解析し、最適化することにより、開発プロセスの加速を実現します。

  • 充填、保圧、冷却挙動解析
  • 流動バランス、インサート、ホットランナー、エアトラップ、ジェッティング、せん断勾配、ボイドを予測等
  • 繊維配向解析、結晶化挙動解析
  • 金型内の加熱・冷却チャンネル最適化
  • 充填中の金型コアとインサートの変形を予測
  • 金型外の部品温度及び熱的プロセスを計算
  • マルチサイクル金型温度分布解析
  • 金型内外の収縮及び反り、応力解析

熱可塑性樹脂 各種金型温度及び充填、応力解析

ホットランナー熱解析

繊維配向解析

熱可塑性樹脂とLSRのマルチコンポーネントシミュレーション。片側の冷却金型でインサートとなるPC製品を成形し、隣接する加熱金型でLSRをオーバーモールディングして加硫後、脱型します。

SIGMASOFT 熱硬化性樹脂

SIGMASOFT 熱硬化性樹脂

SIGMASOFT 熱硬化性樹脂は、射出成形工程における流動-架橋-脱型後までのプロセスを高精度にシミュレーションすることが可能です。金型全体の熱挙動と樹脂流動及び架橋挙動の複合的な解析を実現します。

  • 充填、保圧、架橋挙動解析
  • 流動バランス、インサート、コールドランナー、エアトラップ、ジェッティング、せん断勾配を予測等
  • 繊維配向解析
  • 金型内の加熱・冷却チャンネル最適化
  • 充填中の金型コアとインサートの変形を予測
  • 金型外の部品温度及び熱的プロセスを計算
  • マルチサイクル金型温度分布解析
  • 金型内外の収縮及び応力解析

熱硬化性樹脂 温度及び加硫度分布

充填解析 ウェルドライン

充填解析 エア温度 x エア圧力分布
